國威HB100,HB1910,HB1930,HB1960,數字IP程控電話交換機,安裝設置使用說明:

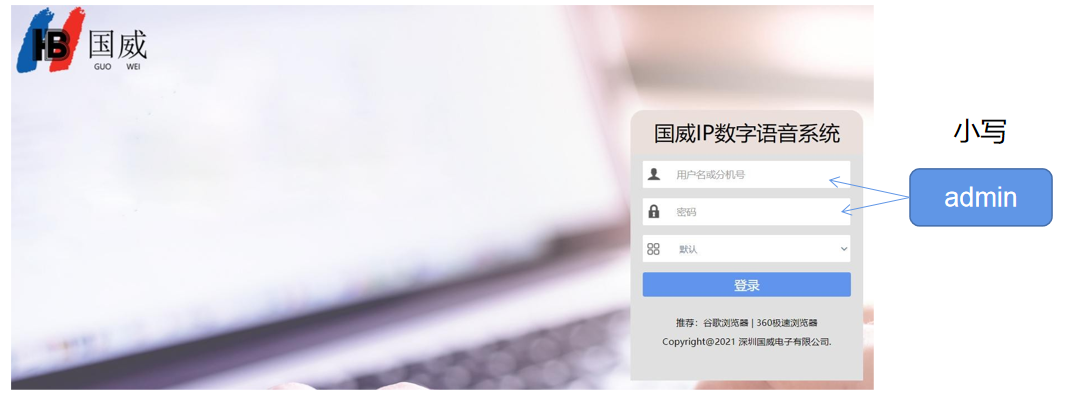

1：登錄

電腦網口直連國威HB1910,HB1930或者HB1960IPPBX LAN口，設置電腦網口IP為192.168.100.X (X=2-254)

國威HB1960,HB1930的LAN口默認IP地址為192.168.100.1，打開電腦瀏覽器，在地址欄輸入http://192.168.100.1

默認管理員用戶名和密碼同為 admin

出于安全考慮，首次登錄后，請修改管理員密碼

進入登錄界面

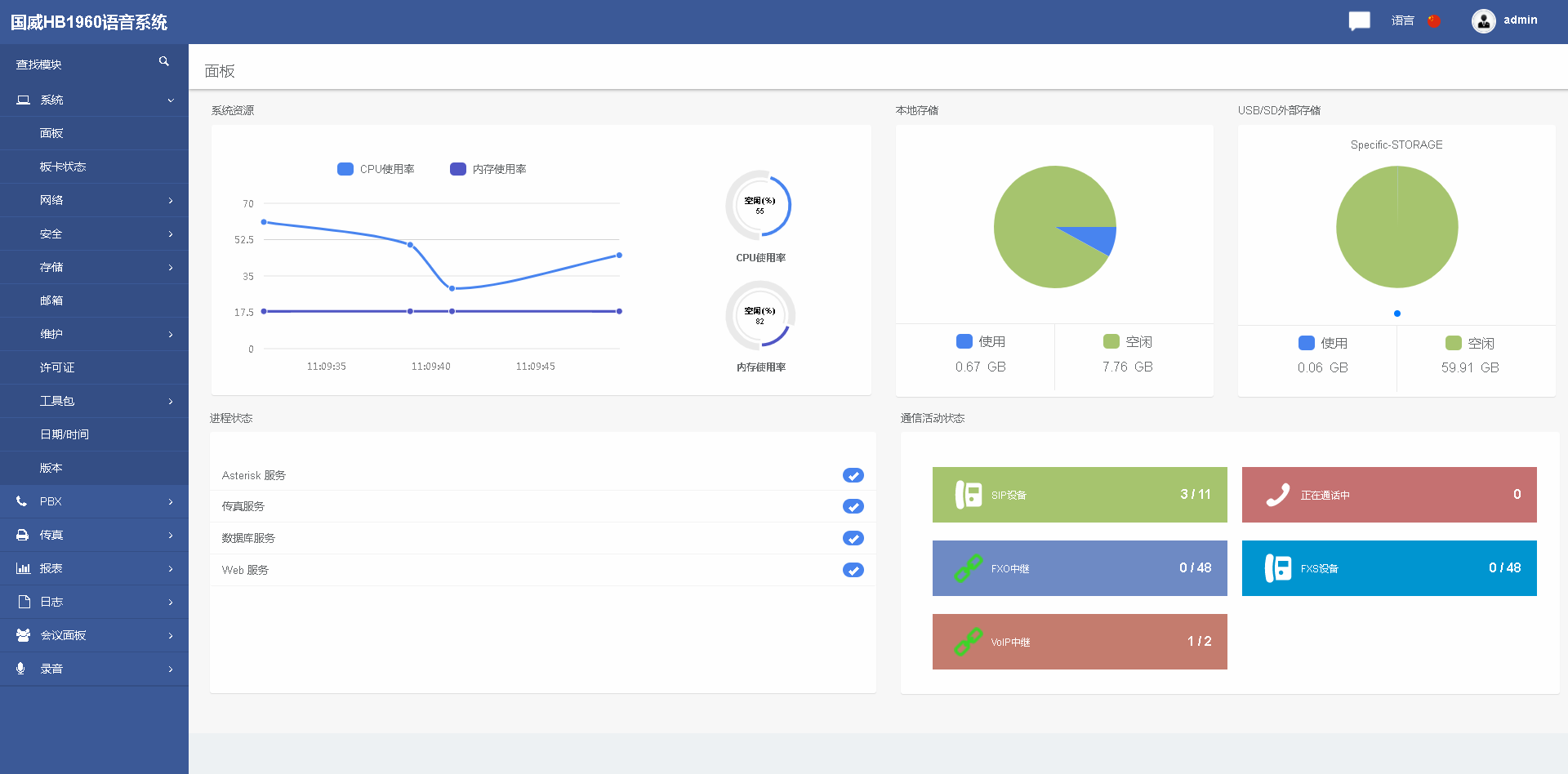

國威HB1930,HB1930的系統管理界面為可視化設置界面，可以很好的幫助用戶解決設置問題，如下圖所示。

2：設置網絡參數

點擊菜單 系統 - 網絡 - 網絡參數

修改WAN口 IP配置，類型默認靜態 , 修改IP地址、子網掩碼、網關

點擊右上角 保存 ，等待30秒，提示修改后IP地址

將國威HB1930或者1960的 WAN口連接至網絡交換機，后續WAN口將用于登錄IPPBX主機和IP話機注冊

3：分機設置

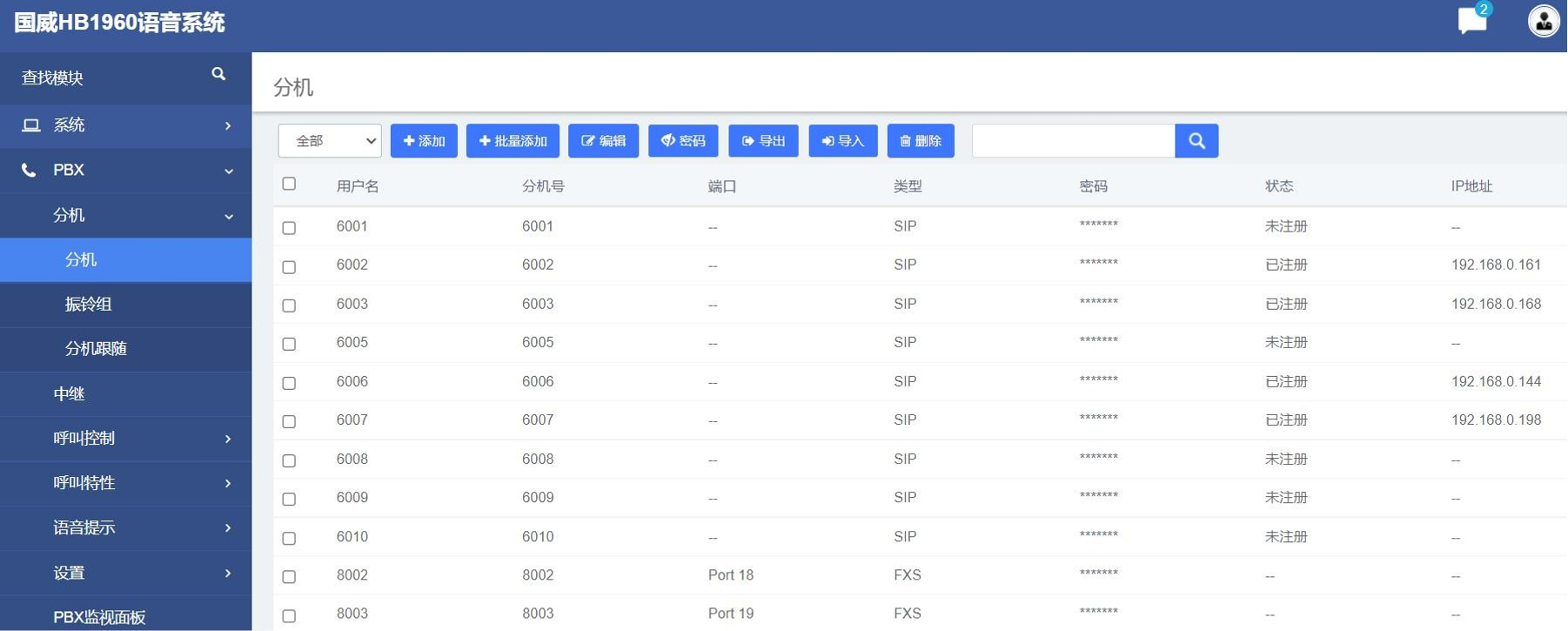

點擊菜單 PBX - 分機 - 分機

默認模擬分機號碼為8xxx，SIP分機號碼為6xxx

默認SIP注冊賬號為分機號，注冊密碼默認為：Aa780780，注冊端口號為5060

可單個或批量添加分機，也可使用導出/導入功能添加多個分機，如下圖

4：設置中繼

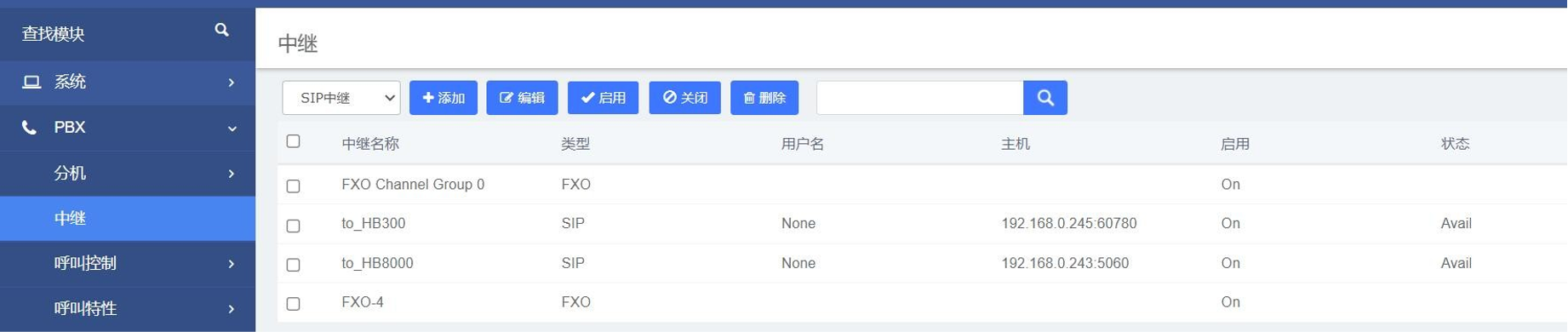

點擊菜單 PBX - 中繼

點擊下拉列表 選擇SIP中繼、FXO中繼，點擊添加

設置國威模擬中繼

填寫中繼名稱，策略將FXO端口放入已選區域，點擊保存 ，并點擊應用。

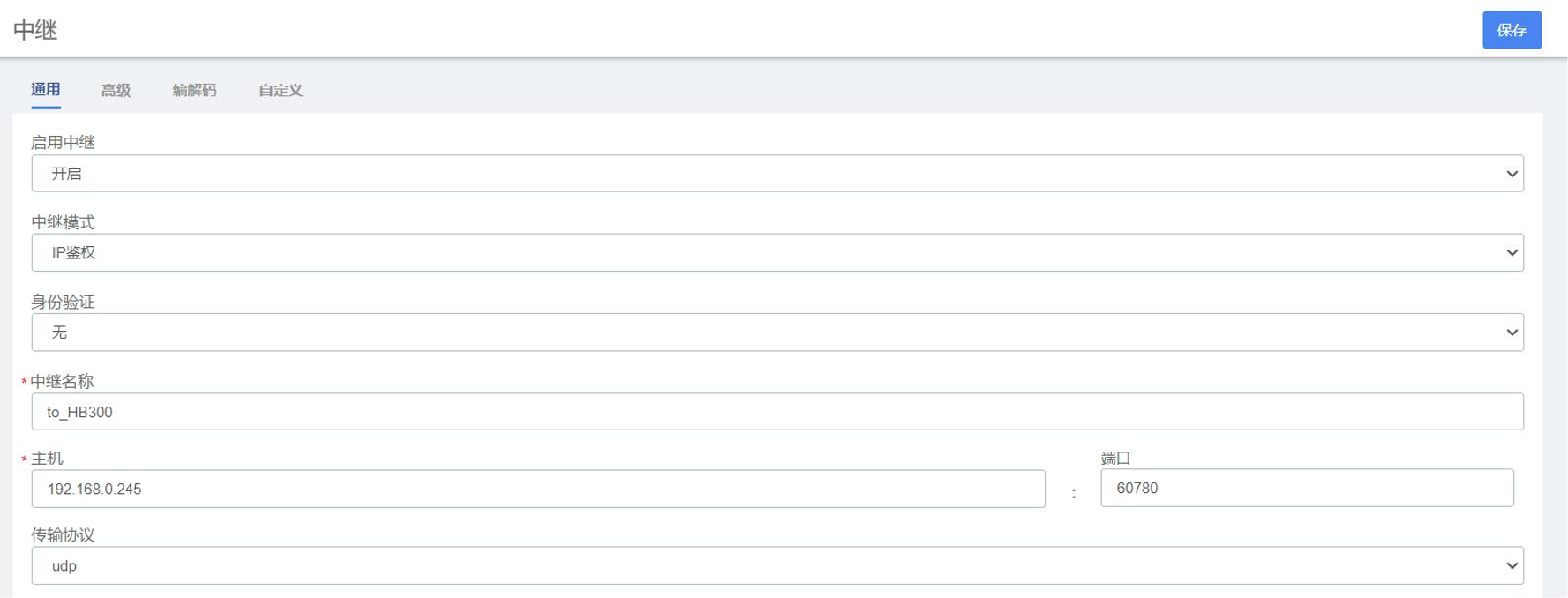

設置SIP中繼

填寫中繼名稱、主機IP地址、端口號，點擊 保存 ，并 應用

5：設置呼出路由

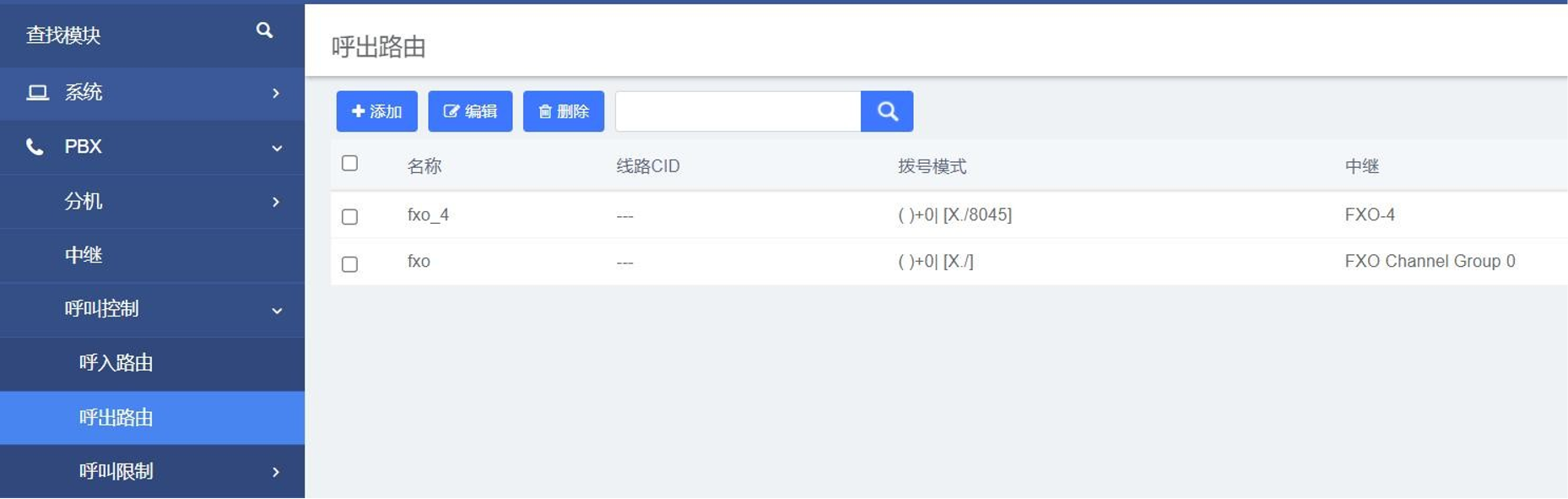

點擊菜單 PBX - 呼叫控制 - 呼出路由

默認FXO模擬中繼出局字頭為 0 ，SIP中繼出局字頭為 9

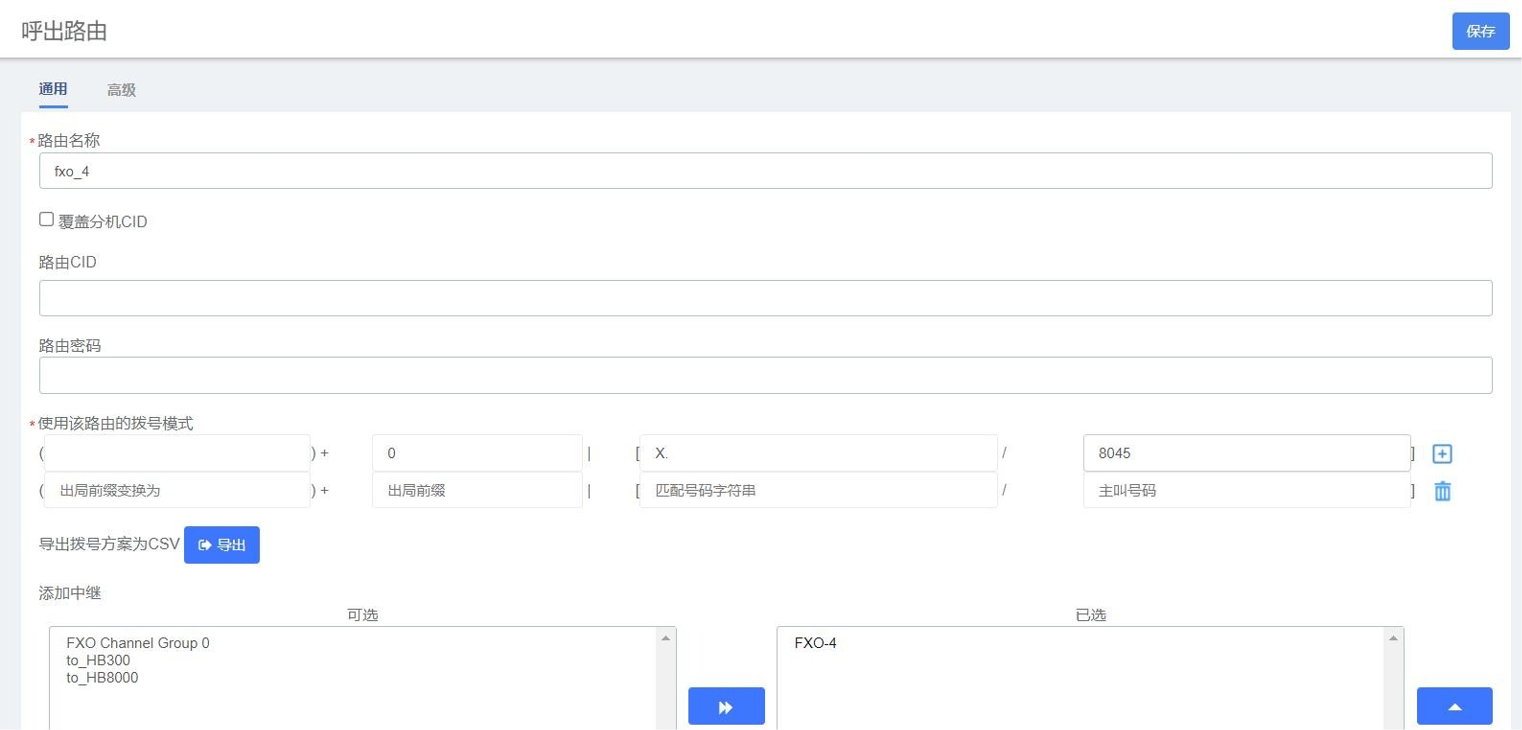

點擊添加、編輯 可設置呼出路由

填寫 路由名稱

填寫 使用該路由的撥號模式

出局前綴變換為：出局加發，如17909

出局前綴：出局字頭，如0，9，不填為直撥出局

匹配號碼字符串：匹配被叫號碼，正確時才送號，可填寫 X. 代表任意被叫號碼

主叫號碼：匹配主叫號碼，正確時才送號，可用于專線設置，指定某分機從該路由所綁定中繼呼出

添加中繼 將指定中繼放入 已選 區域

點擊 保存 ，并 應用

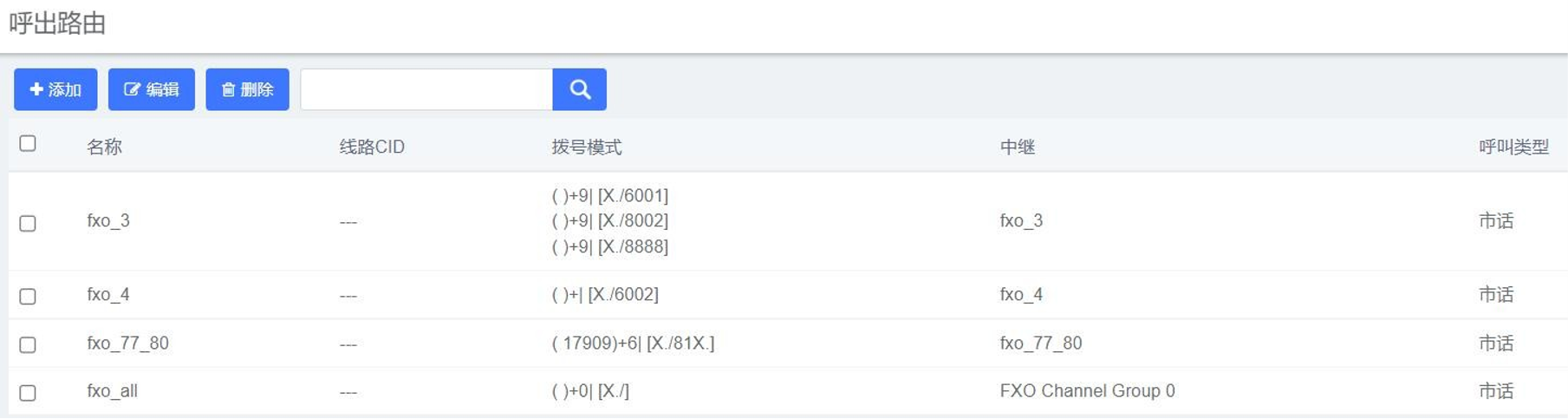

設置出局

撥9出局，分機6001、8002、8888共用中繼fxo_3呼出

直撥出局，分機6002從中繼fxo_4呼出

撥6出局加發17909，號碼81開頭的分機共用中繼fxo_77_80呼出

撥0出局，所有分機共用中繼FXO Channel Group 0呼出

6:設置呼入路由

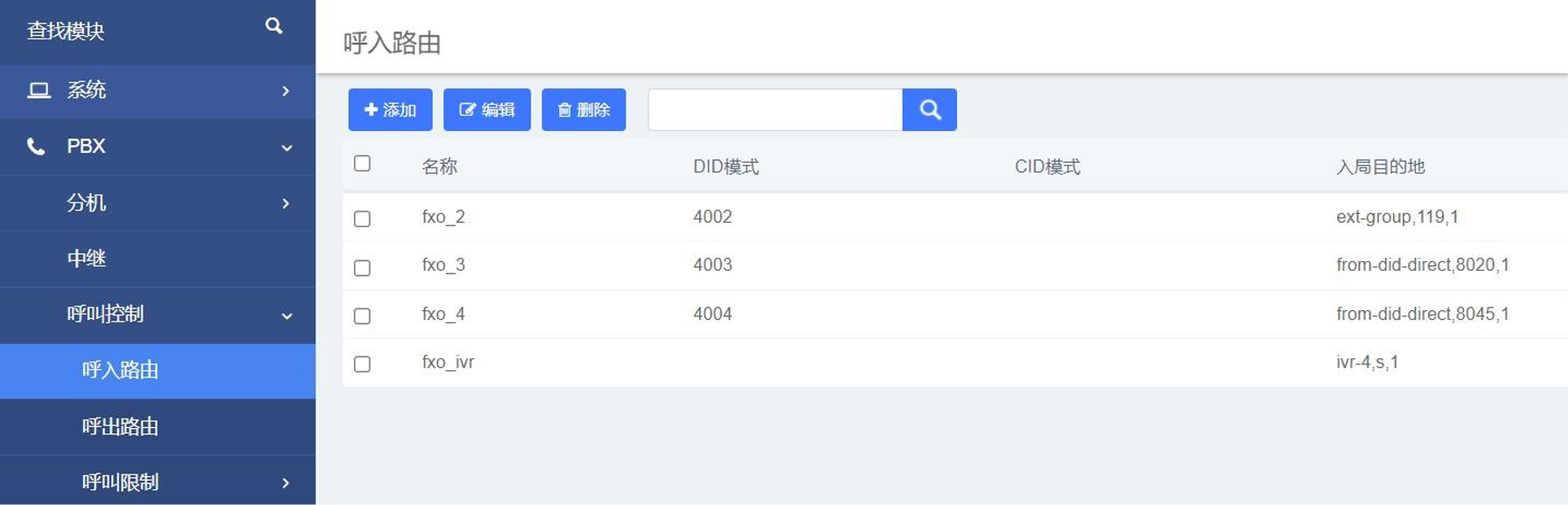

點擊菜單 PBX - 呼叫控制 - 呼入路由

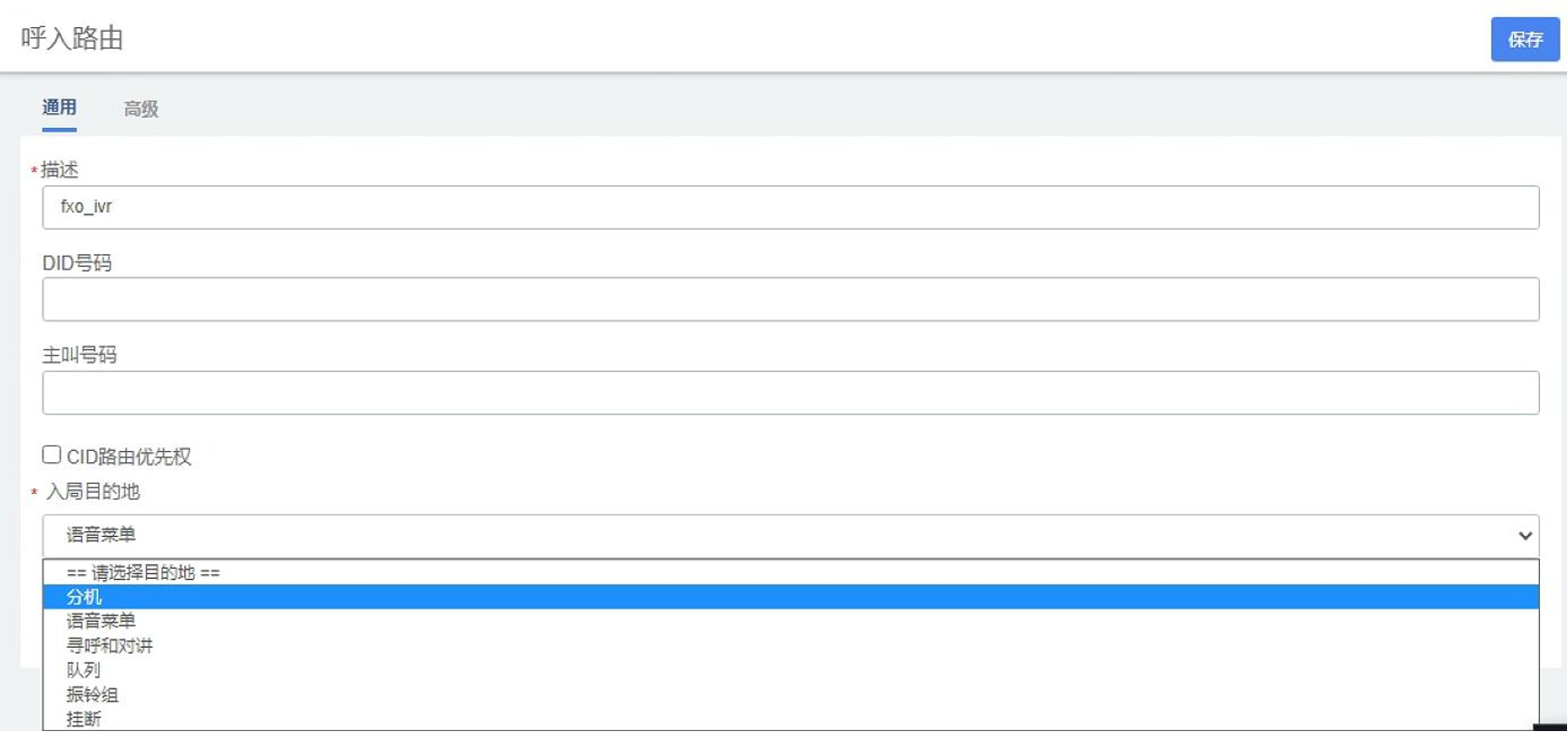

點擊添加、編輯 可設置呼入路由

填寫 描述

DID號碼：選填項，配合 外線DID綁定 設置，用于指定某中繼呼入路由

選擇入局目的地

點擊 保存 ，并 應用

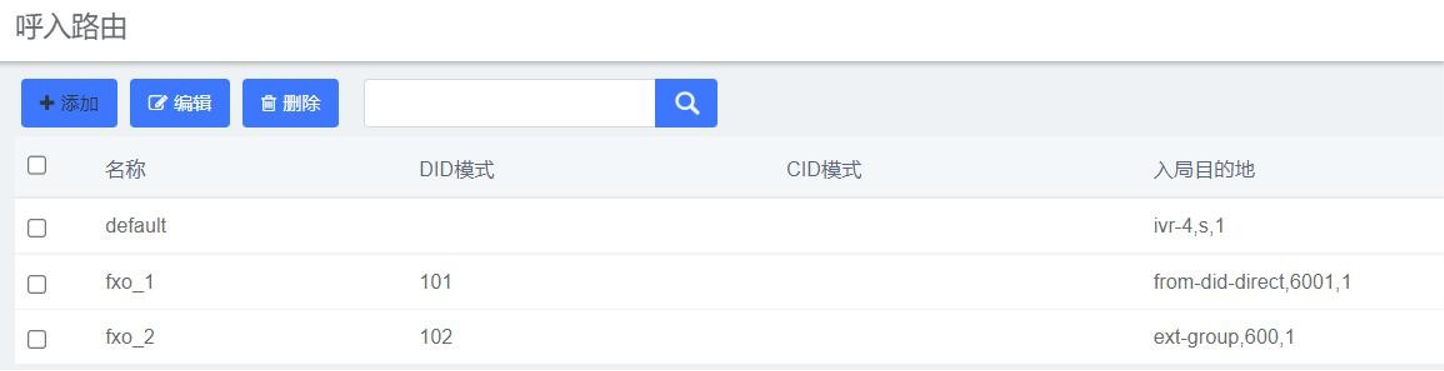

未指定DID號碼的其它外線，呼入到IVR

DID號碼為101的外線，呼入指定分機6001響鈴

DID號碼為102的外線，呼入到振鈴組600

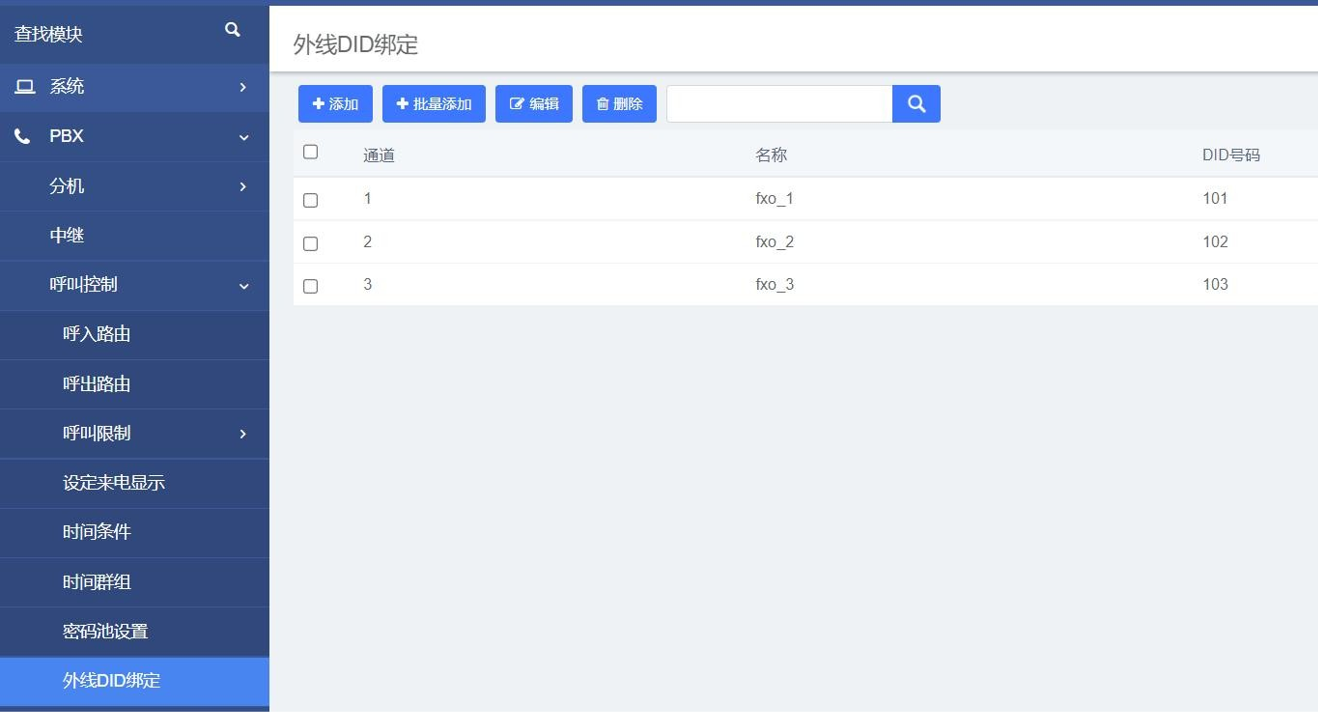

設置外線DID綁定

通道：外線端口號

名稱：自定義

DID：自定義，和現有分機號，振鈴組號，隊列號，會議號不沖突

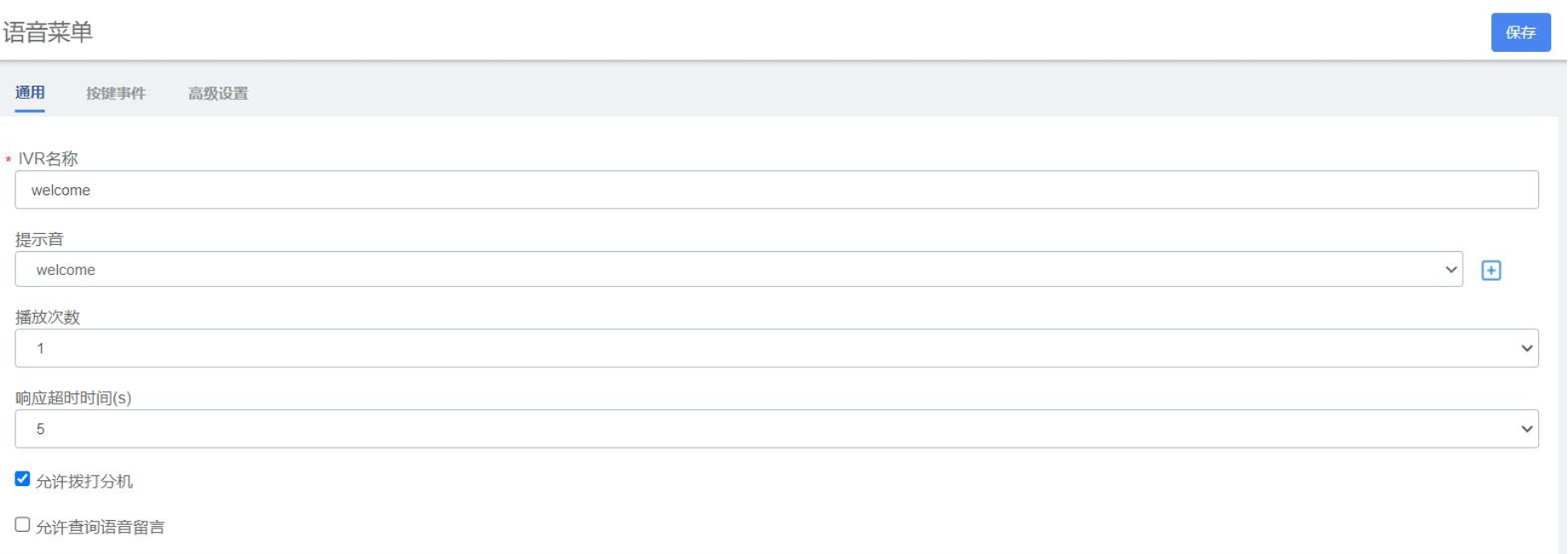

7：設置語音菜單

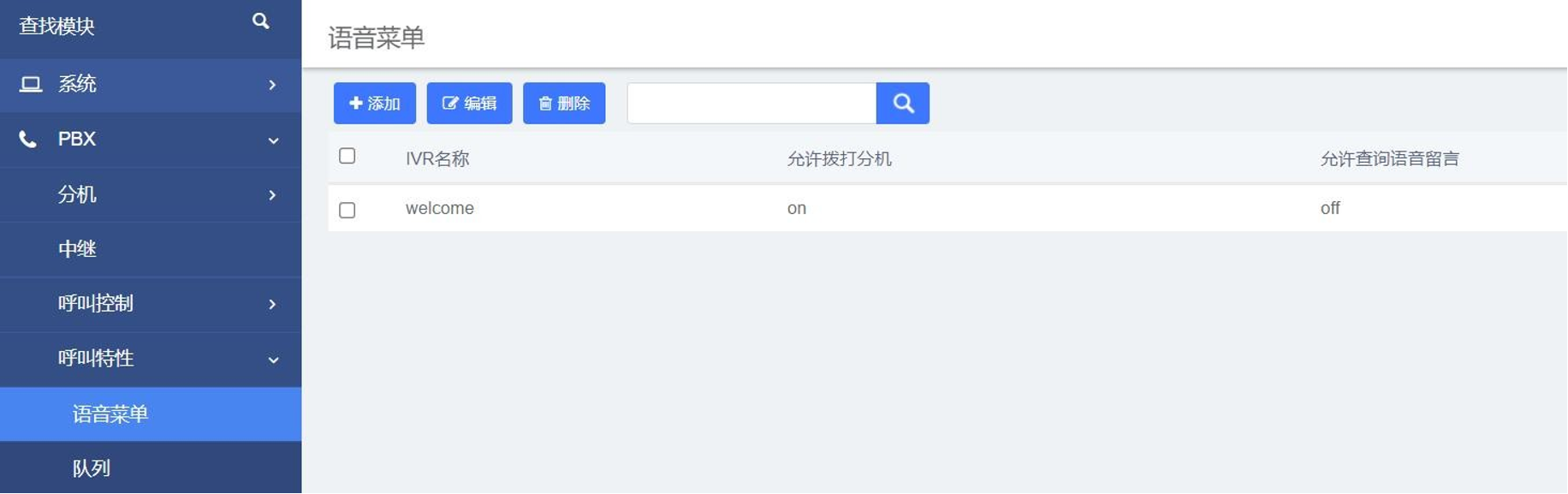

點擊菜單 PBX - 呼叫特性 - 語音菜單

點擊添加、編輯 可設置語音菜單

填寫 IVR名稱

提示音：在菜單PBX - 語音提示 - 系統提示 - 自定義提示音 中上傳自錄IVR語音

選擇語音播放次數，默認為1次

響應超時時間：中繼呼入聽語音，語音播放完后，不撥號超時時間

點擊 保存 ，并 應用

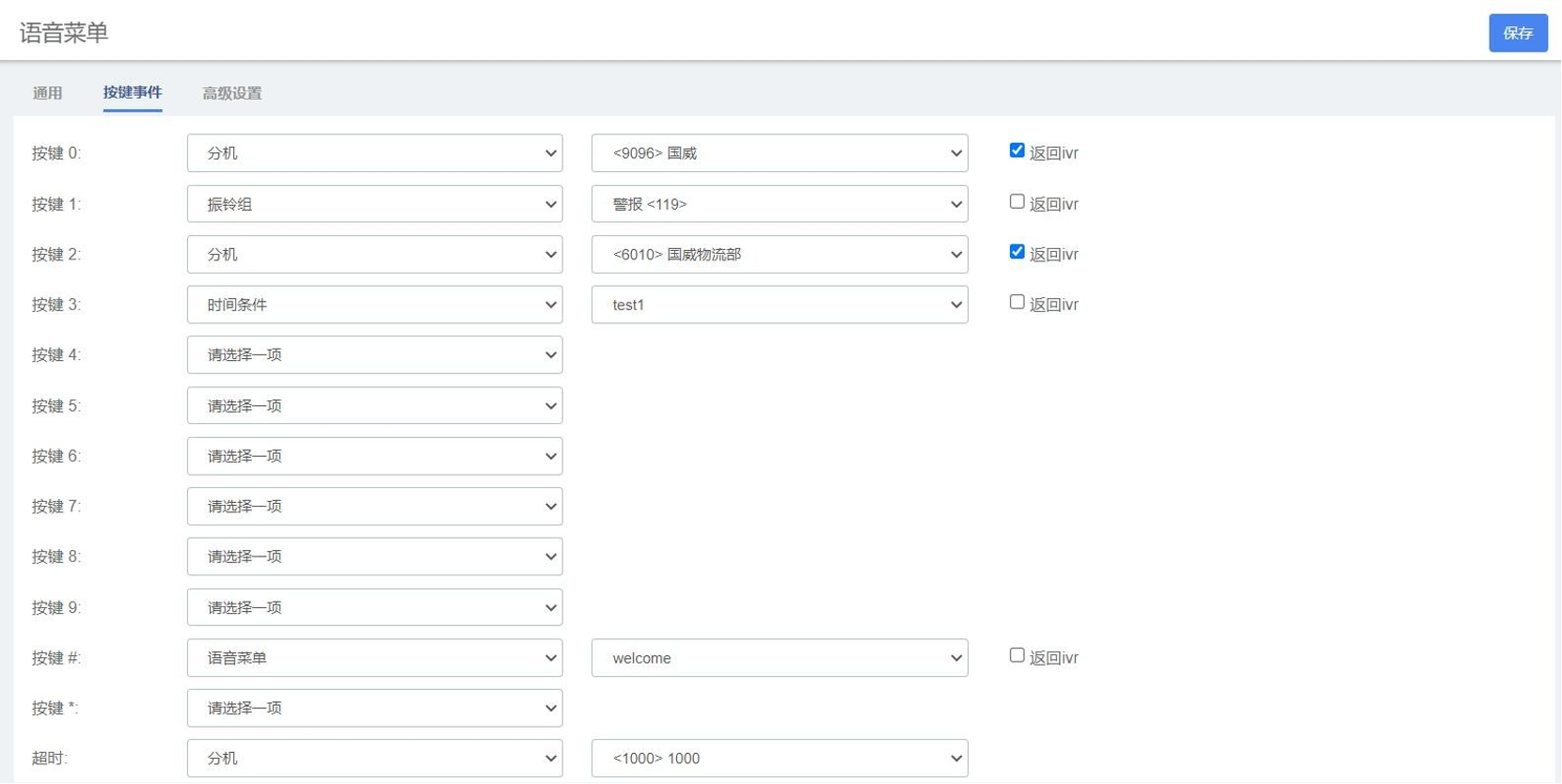

自定義按鍵事件，當中繼呼入，聽語音時可選擇不同數字鍵，進入不同響應方式

點擊 保存 ，并 應用

國威HB1930、HB1960數字IP程控交換機安裝配置指導。
